Измеритель параметров УЗО ПЗО-510/1
Описание измерителя параметров УЗО ПЗО-510/1:
УЗО ПЗО-510/1 – цифровой измеритель параметров устройств электрической защиты общего и избранного типа. Работает с автономными и подключёнными к электрической сети УЗО, определяет напряжение прикосновения. Прибор автоматически сохраняет значение последнего теста в памяти.
Измеритель параметров УЗО подаёт устройству защитного отключения электрический ток с плавно увеличивающейся силой. Его величина во время срабатывания УЗО фиксируется и выводится на дисплей. Работает с приборами электрической защиты общего и селективного типа – срабатывают с задержкой по времени.
Прибор измеряет вольтаж переменного тока и напряжение прикосновения при прохождении дифференциального тока, при котором наблюдаются его утечка. Определяет параметры устройств защитного отключения со следующими характеристиками тока утечки:
- Тип A, B, AC – синусоидальный ток с функцией указания его начальной фазы в 0° либо 180°.
- Типы A, B – в случае пульсирующего тока с задержкой по фазе 90º либо 135º.
Дополнительно ПЗО-510/1 определит характеристики устройства электрозащиты при DC с функцией установки полярности.
Отличительные особенности:
- Измерение параметров УЗО, не подключённых к сети.
- Измерение импеданса петли «фаза-ноль» с сопротивлением 0,4 – 60 Ом.
- Создание и редактирование пяти программ испытаний.
- Определение времени срабатывания защитного устройства.
- Русифицированное меню.
- Серийные измерения по выбранному алгоритму.
- Работа с различными формами сигнала.
- Определение напряжения прикосновения, возникающего при плохом заземлении.
Сферы применения:
Прибор рассчитан на электриков и электромонтажников, которые занимаются монтажом, ремонтом, обслуживанием электрических сетей и оборудования. Он определит время и ток срабатывания УЗО для оценки состояния защитного устройства. Функция проведения серии измерений по заранее заданной программе позволит оценить несколько устройств по одинаковым критериям. Регламентированная ГОСТом функция измерения предельного напряжения актуальна для оценки качества УЗО в детских садах, где максимальное допустимое напряжение прикосновения не может превышать 25 В.
Технические характеристики измерителя параметров УЗО ПЗО-510/1:
| Параметр | Значения | |
|---|---|---|
| Измерение параметров устройств защитного отключения типа | АС, А | |
| Измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами, мА | 10, 30, 100, 300, 500 | |
| Измерение действующего значения напряжения переменного тока, В | 10-300 одновременно по цепям (L-N, L-PE, N-PE) | |
| Измерение активного сопротивления петли "фаза-нуль", Ом | нет | |
| Питание | Батареи типа АА 1,5 В х 5 шт. | |
| Температурный диапазон, °C | От -15 до +55 | |
| Память | последнее измерение | |
| Связь с ПК | нет | |
| Тип корпуса | IP54 | |
| Габариты, мм | 90 х 105 х 245 | |
| Магнитный держатель | нет | |
| Гарантия | 18 месяцев | |
| Межповерочный интервал | 2 года | |
Внешний вид прибора УЗО ПЗО-510/1:
Оболочка прибора выполнена из ударопрочного полимерного материала с усиленной электрической изоляцией. Корпус защищён от пыли и влаги по стандарту IP54: внутрь могут проникнуть частицы пыли диаметром менее 1 мм, падающие под любым углом брызги воды в корпус не попадают.
- Гнездо для подключения блока питания 12 В/ 0,5 А (центральный штырь – «минус»);
- Защитная панель (защитная крышка);
- Передняя панель;
- Магнитный держатель для крепления к стальным поверхностям.

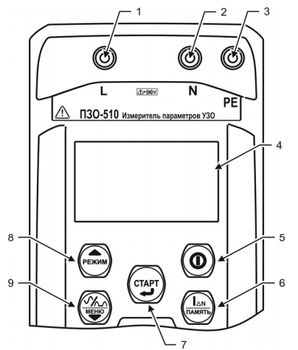

Расположение гнезд подключения и органов управления УЗО ПЗО-510/1:
На передней панели прибора размещены порты для подключения щупов, экран, светодиодные индикаторы, пять клавиш для управления устройством. После эксплуатации панель накрывается крышкой для защиты дисплея и кнопок от повреждений.
Информация выводится на сегментный многострочный дисплей с настраиваемой контрастностью. Подсветка включается автоматически при запуске ПЗО-510/1 и после нажатия на кнопки.
Источник электропитания – пять перезаряжаемых батареек типа AA, которые заряжаются с помощью входящего в комплект поставки адаптера.
1, 2, 3 Гнезда для подключения кабелей;
4. Жидкокристаллический индикатор;
5. Включение и выключение прибора;
6. Выбор номинального тока УЗО. При удержании более 2 секунд
– вход в меню работы с памятью: в ПЗО-510 - запись, чтение, удаление и передача на
компьютер измеренных значений, в ПЗО-510/1 - чтение последних езультатов
измерения;
7. Начало измерений. В меню кнопка выполняет функцию
подтверждения выбранного действия либо возврата в основной режим;
8. Выбор режима измерений: ток срабатывания УЗО, время
срабатывания УЗО или в ПЗО-510 измерение сопротивления петли «фаза-нуль». В
меню кнопка выполняет функцию движения по меню вверх;
9. Выбор формы измерительного тока. При удержании более 2
секунд – вход в меню. В меню кнопка выполняет функцию движения по меню вниз.
Комплектация прибора УЗО ПЗО-510/1:
- Измеритель параметров устройств защитного отключения ПЗО-510 - 1 шт;
- Кабель измерительный, красный, 1,5 м - 1 шт;
- Кабель измерительный, синий, 1,5 м - 1 шт;
- Батарейный отсек - 1 шт;
- Адаптер розеточный - 1 шт;
- Зажим типа "крокодил" - 2 шт;
- Сумка для переноски прибора - 1 шт;
- Упаковка транспортная - 1 шт.
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Радио-сервис/Свидетельство СИ (УЗО ПЗО) (Республики Беларусь ).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Радио-сервис/Описание типа УЗО ПЗО.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Радио-сервис/Руководство по экстпуатации УЗО ПЗО.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Радио-сервис/Декларация соответствия ЕАС измерителей параметров УЗО ПЗО-500, ПЗО-500 ПРО.pdf
