Мультиметр-тестер LAN CEM LA-1011
Описание мультиметра-тестера LAN CEM LA-1011:
Комбинированное устройство LA-1011 объединяет в себе опции амперметра, вольтметра, мегомметра и позволяет осуществлять анализ диодов, а также «прозвонку».
Конструкция прибора CEM LA-1011 состоит из блока управления и специального выносного приемника, за счет чего владелец может проверять не только электронные кабели, но и смонтированные коммуникации, устанавливая добавочный приемник на другом конце. Блок индикации управления состоит из мультиметра, передатчика и приемника.
Отличительные особенности:
Одними из главных достоинств тестера считаются наглядность и простота в использовании. Позволяет осуществлять переключение между коммуникациями во время исследования как вручную, так и автоматически, благодаря чему можно быстро выбрать подходящий режим устройства. После автоматического исследования владелец может возвратиться вручную к тому участку, который вызвал у него сомнения.
LA-1011 кабель-тестер позволяет вычислить показатели силы постоянного (переменного) тока, напряжения, сопротивления. Также следует отметить следующие особенности:
- Функция переключения диапазонов вычисления.
- ЖК-экран с 3,5-разрядным электронным индикатором.
- Фиксирование значений на экране.
- Индикация разряда аккумулятора и выхода за рамки диапазона тестирования («OL»).
- Автоматическое отключение спустя 15 минут отсутствия работы.
- Вмонтированный передатчик и два приемника: вмонтированный и выносной.
- Полное соответствие стандарту «IEC 61010-1».
- Накладка на основание, способная увеличить защиту от пыли и влаги.
- Вмонтированная настольная подставка.
- Два режима управления – автоматический и ручной.
Сферы применения
Тестер LA-1011 необходим для обслуживания электронных и телефонных сетей. При помощи устройства можно совершать широкодиапазонные вычисления основных электрических значений, проводить прозвонку цепей, исследование полупроводниковых приспособлений. Также прибор требуется, чтобы наблюдать за целостностью коммуникаций, правильностью подсоединения разъемов, надежностью связей, обнаруживать различные неполадки (замыкания, обрывы, перехлесты и т.п.).Технические характеристики мультиметра-тестера LAN CEM LA-1011
| Параметр | Пределы | Погрешность |
|---|---|---|
| Постоянное напряжение | 600 В | ± 0,5 % |
| Переменное напряжение | 600 В | ± 1,2 % |
| Постоянный ток | 200 мА | ± 1,5 % |
| Переменный ток | 200 мА | ± 2,0 % |
| Сопротивление | 20 МОм | ± 0,8 % |
| Общие характеристики | ||
| Прозвонка | Звуковой сигнал при сопротивлении менее 100 Ом | |
| Габаритные размеры | 162 х 74,5 х 44 мм | |
| Вес | 308 г | |

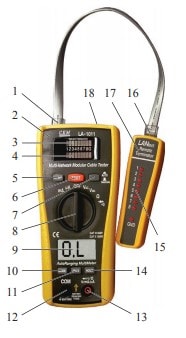

Внешний вид и основные элементы мультиметра-тестера LAN CEM LA-1011:
Чтобы совершить проверку линий, необходимо контролировать передвижение сигнала по жилам с отображением присутствия на входе и выходе. Владельцу требуется лишь подсоединить необходимую линию к установленному передатчику и приемнику, а затем запустить тестирование, наблюдая за тем, как зажигаются светодиодные индикаторы приемника и передатчика.
- Выход передатчика.
- Блок управления и индикации.
- Индикаторы передатчика.
- Индикаторы приемника (встроенного).
- Кнопка «ON/OFF» – вкл./выкл. LANтестера.
- Кнопка «TEST» – переключение линий в ручном режиме.
- Кнопка «AUTO/MANUAL» – переключение режимов (авто/ручн.).
- Переключатель режимов работы.
- ЖКдисплей.
- Кнопка «MODE» – переключение переменного/постоянного тока.
- . Кнопка «MAX» – определение макс. показаний.
- Разъем «COM».
- Разъем « / /Ω/V/mA/μA».
- Кнопка «HOLD» – удержание показаний на дисплее.
- Индикаторы приемника (выносного).
- Выход приемника (выносного).
- Выносной приемник.
- Вход приемника (встроенного).
Комплект поставки
- Мультиметр-тестер LAN CEM LA-1011
- Защитный чехол
- Батарея 9В
- Заглушка
- Тестовые щупы
- Кейс для переноски
Описание мультиметра-тестера LAN CEM LA-1011:
Комбинированное устройство LA-1011 объединяет в себе опции амперметра, вольтметра, мегомметра и позволяет осуществлять анализ диодов, а также «прозвонку».
Конструкция прибора CEM LA-1011 состоит из блока управления и специального выносного приемника, за счет чего владелец может проверять не только электронные кабели, но и смонтированные коммуникации, устанавливая добавочный приемник на другом конце. Блок индикации управления состоит из мультиметра, передатчика и приемника.
Отличительные особенности:
Одними из главных достоинств тестера считаются наглядность и простота в использовании. Позволяет осуществлять переключение между коммуникациями во время исследования как вручную, так и автоматически, благодаря чему можно быстро выбрать подходящий режим устройства. После автоматического исследования владелец может возвратиться вручную к тому участку, который вызвал у него сомнения.
LA-1011 кабель-тестер позволяет вычислить показатели силы постоянного (переменного) тока, напряжения, сопротивления. Также следует отметить следующие особенности:
- Функция переключения диапазонов вычисления.
- ЖК-экран с 3,5-разрядным электронным индикатором.
- Фиксирование значений на экране.
- Индикация разряда аккумулятора и выхода за рамки диапазона тестирования («OL»).
- Автоматическое отключение спустя 15 минут отсутствия работы.
- Вмонтированный передатчик и два приемника: вмонтированный и выносной.
- Полное соответствие стандарту «IEC 61010-1».
- Накладка на основание, способная увеличить защиту от пыли и влаги.
- Вмонтированная настольная подставка.
- Два режима управления – автоматический и ручной.
Сферы применения
Тестер LA-1011 необходим для обслуживания электронных и телефонных сетей. При помощи устройства можно совершать широкодиапазонные вычисления основных электрических значений, проводить прозвонку цепей, исследование полупроводниковых приспособлений. Также прибор требуется, чтобы наблюдать за целостностью коммуникаций, правильностью подсоединения разъемов, надежностью связей, обнаруживать различные неполадки (замыкания, обрывы, перехлесты и т.п.).Технические характеристики мультиметра-тестера LAN CEM LA-1011
| Параметр | Пределы | Погрешность |
|---|---|---|
| Постоянное напряжение | 600 В | ± 0,5 % |
| Переменное напряжение | 600 В | ± 1,2 % |
| Постоянный ток | 200 мА | ± 1,5 % |
| Переменный ток | 200 мА | ± 2,0 % |
| Сопротивление | 20 МОм | ± 0,8 % |
| Общие характеристики | ||
| Прозвонка | Звуковой сигнал при сопротивлении менее 100 Ом | |
| Габаритные размеры | 162 х 74,5 х 44 мм | |
| Вес | 308 г | |
Внешний вид и основные элементы мультиметра-тестера LAN CEM LA-1011:
Чтобы совершить проверку линий, необходимо контролировать передвижение сигнала по жилам с отображением присутствия на входе и выходе. Владельцу требуется лишь подсоединить необходимую линию к установленному передатчику и приемнику, а затем запустить тестирование, наблюдая за тем, как зажигаются светодиодные индикаторы приемника и передатчика.
- Выход передатчика.
- Блок управления и индикации.
- Индикаторы передатчика.
- Индикаторы приемника (встроенного).
- Кнопка «ON/OFF» – вкл./выкл. LANтестера.
- Кнопка «TEST» – переключение линий в ручном режиме.
- Кнопка «AUTO/MANUAL» – переключение режимов (авто/ручн.).
- Переключатель режимов работы.
- ЖКдисплей.
- Кнопка «MODE» – переключение переменного/постоянного тока.
- . Кнопка «MAX» – определение макс. показаний.
- Разъем «COM».
- Разъем « / /Ω/V/mA/μA».
- Кнопка «HOLD» – удержание показаний на дисплее.
- Индикаторы приемника (выносного).
- Выход приемника (выносного).
- Выносной приемник.
- Вход приемника (встроенного).
Комплект поставки
- Мультиметр-тестер LAN CEM LA-1011
- Защитный чехол
- Батарея 9В
- Заглушка
- Тестовые щупы
- Кейс для переноски
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/CEM/Руководство по эксплуатации LA-1011.pdf
