Микроомметр ТС-2
Описание микроомметра ТС-2:
>Микроомметр ТС-2 предназначен для измерения малых значений электрического сопротивления в лабораторных условиях. Современный прибор имеет широкий диапазон измерений, малые габариты, прост в управления и надежен в работе.
Через гальванически развязанный интерфейс RS232 прибор может подключаться к пернсональному компъютеру.
Принцип работы омметра основан на измерении сопротивления методом амперметравольтметра при протекании через контролируемый объект постоянного измерительного тока.
Измерение осуществляется по четырехпроводной схеме. Омметр имеет возможность обмена данными и управления с ПЭВМ через стандартный интерфейс RS-232.
Технические характеристики микроомметра ТС-2:
| Параметр | Значение |
|---|---|
| Диапазон измеряемых сопротивлений, Ом | 1 нОм...10 кОм |
| Измерительный ток, А, не более: 1 нОм ... 10 мОм 1 мкОм ... 1 Ом 100 мкОм ... 100 Ом 10 мОм ... 10 кОм | 1250 1,25 0,001 0,0001 |
| Максимальная мощность потребления от сети электропитания, В · А | 60 |
| Время установления рабочего режима, мин, не более | 5 |
| Время непрерывного режима при питании от сети, ч | 16 |
| Время измерений, с, не более | 4 |
| Питание прибора от сети частотой 50 Гц, В | 220 |
| Диапазон рабочих температур, С | +15...+25 |
| Степень защиты | IP40 |
| Габаритные размеры (без входного кабеля), мм | 330х300х150 |
| Масса, кг, не более | 3,2 |
Внешний вид микроомметра ТС-2:

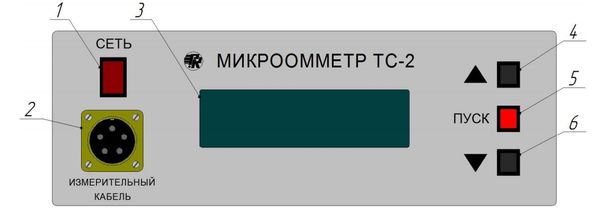

На лицевой панели омметра расположены:
- 1 – переключатель «СЕТЬ» сетевого питания;
- 2 – разъем подключения измерительного кабеля. Цоколевка разъема измерительного кабеля приведена в приложении Б;
- 3 – табло отображения предела и результата измерения;
- 4, 5, 6 – кнопки управления.

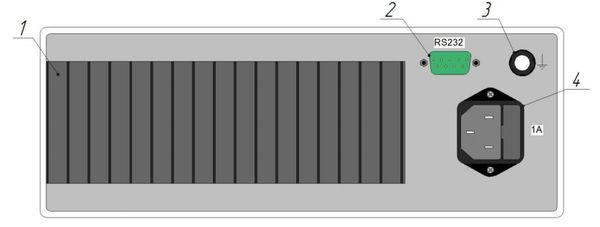

На задней панели омметра расположены:
- 1 – радиатор;
- 2 – разъем интерфейса RS-232;
- 3 – клемма защитного заземления;
- 4 – разъем сетевого питания (с колодкой плавкого предохранителя).
Комплект поставки микроомметра ТС-2:
| № | Наименование | Количество |
|---|---|---|
| 1. | Микроометр ТС-2 | 1 |
| 2. | Кабель сетевой к ПК | 1 |
| 3. | Кабель интерфейсный RS-232 | 1 |
| 4. | Кабель измерительный | 1 |
| 5. | Руководство по эксплуатации | 1 |
| 6. | Ящик упаковочный | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/НИИЭМП/Руководство по эксплуатации ТС-2.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/НИИЭМП/Свидетельство СИ микроомметры ТС.pdf
