Микроомметр ТС-3
Описание микроомметра ТС-3:
Измерьте сопротивление обмоток трансформатора и другие малые сопротивления с помощью микроомметра ТС-3 от производителя НИИЭМП АО.
Готовый к работе даже в экстремальных условиях, измеритель сопротивления обмоток и малых сопротивлений микроомметра ТС-3 был создан для точного измерения сопротивления соединителей цепей энергосистем: контактов воздушных, масляных и др. выключателей, болтовых, паяных и других соединений в условиях помех электрического поля с напряженностью до 30 кВ/м (подстанций до 750 кВ).
Прибор может быть также использован для измерения сопротивления как обмоток трансформаторов, в том числе трансформаторов с аморфным сердечником, так и объектов резистивного характера. Микроомметр ТС-3 предназначен для использования, в частности, на электростанциях, в ремонтных компаниях, а также на железных дорогах.
Отличительные особенности:
- измерение обмоток трансформаторов (индуктивные объекты, в том числе трансформаторы с аморфным сердечником)
- измерение очень малых сопротивлений
- функция определения температуры двигателя работающего под нагрузкой
- высокая помехоустойчивость
- расширенный диапазон измерения сопротивления до 5А
- Измерение по шкале Кельвина (4-проводное)
- Показание сопротивления: до 1000 Ом
- Масса прибора 4 кг.
- рабочие температуры -5 ... +40°С
Возможности устройства:
Легкое чтение. Измеритель оснащен легко читаемым ЖК- дисплеем, который обеспечивает удобную работу с интерфейсом, а также высокую читаемость результатов измерений.
Прочный и практичный корпус с закрывающейся крышкой. В ответ на потребности клиентов микроомметр ТС-3 был разработан для работы в суровых условиях окружающей среды. Уникальный корпус с классом защиты IP40 гарантирует водо- и пыленепроницаемость устройства.
Простой принцип работы. Просто подключите провода, включите оборудование, выберите тестовый ток и нажмите кнопку запуска. Через несколько секунд (в зависимости от индуктивности элемента) на дисплее появится прямое показание с указанием единицы измерения (Ом, мОм или мкОм).
Технические характеристики микроомметра ТС-3:
| Параметр | Значение |
|---|---|
| Диапазон измеряемых сопротивлений, Ом | 100 нОм - 10 кОм |
| Пределы допускаемой основной приведенной погрешности: 100 нОм ... 10 мОм, % 10 мкОм ... 10 кОм, % | ±0,3 ±0,2 |
| Измерительный ток, А, не более: 100 нОм ... 10 мОм 10 мкОм ... 1 Ом 1 мОм ... 10 кОм | 5 0,25 2,5 · 10-5 |
| Максимальная мощность потребления от сети электропитания, В · А | 50 |
| Время установления рабочего режима, мин, не более | 5 |
| Время непрерывного режима при питании от сети, ч | 16 |
| Время измерений, с, не более | 2 |
| Питание прибора от сети частотой 50 Гц, В | 220 |
| Диапозон рабочих температур, С | +5 ... +40 |
| Степень защиты | IP40 |
| Габаритные размеры, мм | 250x200x120 |
| Масса прибора, кг, не более | 3 |

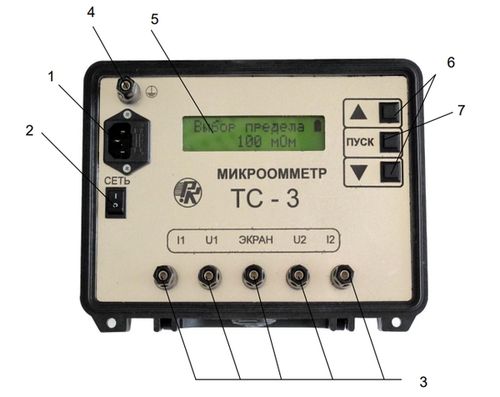

Внешний вид микроомметра ТС-3:
На лицевой панели омметра расположены:
- 1 – разъ?м сетевого питания (с колодкой плавкого предохранителя);
- 2 – переключатель «СЕТЬ» сетевого питания;
- 3 – зажимы «I1», «U1», «ЭКРАН», «U2» и «I2»подключения входного кабеля;
- 4 – зажим защитного заземления;
- 5 – табло отображения предела и результата измерения;
- 6 – кнопки выбора предела измерения;
- 7 – кнопка "ПУСК» управления режимами работы.
Комплект поставки микроомметра ТС-3:
| № | Наименование | Количество |
|---|---|---|
| 1. | Микроомметр ТС-3 | 1 |
| 2. | Кабель сетевой к ПК | 1 |
| 3. | Руководство по эксплуатации | 1 |
| 4. | Ящик упаковочный | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/НИИЭМП/Руководство по эксплуатации ТС-3.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/НИИЭМП/Свидетельство СИ микроомметры ТС.pdf
Мы предлагаем для поставки электроизмерительные устройства омметры, миллиомметры, микроомметры. Микроомметр ТС-3, артикул 159176 по цене 167 915 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
