Миллиомметр МИКО-8М
Описание миллиомметр МИКО-8М:
Миллиомметры МИКО-8 предназначены для измерений электрического сопротивления постоянному току обмоток силовых трансформаторов, измерительных трансформаторов напряжения и тока, электродвигателей, лектромагнитов, кабелей и других цепей, содержащих и не содержащих индуктивность; безразборной проверки устройств регулирования напряжения силовых трансформаторов под нагрузкой.
Принцип действия миллиомметров основан на измерении силы измерительного тока, формируемого встроенным генератором тока и падения электрического напряжения на измеряемом объекте, с последующим вычислением его электрического сопротивления по закону Ома.
Принцип действия прибора в режиме безразборной проверки устройств регулирования напряжения трансформатора основан на измерении силы нестабилизированного измерительного тока, изменяющегося вследствие изменения электрического сопротивления обмотки трансформатора в моменты переключения ее отводов.
Отличительные особенности миллиомметр МИКО-8М:
1. Измерение электрического сопротивления в индуктивных и безиндуктивных цепях в диапазоне от 10 мкОм / 10 кОм на токах до 10А:
- Обмоток силовых и измерительных трансформаторов, обмоток электродвигателей, генераторов, линейных компенсаторов и обмоток другого оборудования с большой индуктивностью;
- Контактов выключателей, резисторов, шин и других цепей, не содержащих индуктивность;
- Контактов избирателя устройств РПН, заземлителей, разъединителей и других разъемных и неразъемных контактных соединений.
2. Специализированные режимы измерения для различных объектов
Прибор реализует специализированные режимы измерения для различных объектов, учитывающие их специфические особенности: резистивный объект, индуктивный, трансформатор напряжения, трансформатор тока и силовой трансформатор, генератор, двигатель, компенсатор, фильтр подключения и магнит.
3. Высокая точность измерения не только в лабораторных условиях, но и на подстанциях
Высокая точность измерения не только в лабораторных условиях, но и на подстанции в условиях промышленных помех, достигается благодаря тому, что для любого сопротивления обмотки рассчитывается и задается свой, максимально возможный измерительный ток, ограничиваемый только полезной мощностью прибора. Поэтому отношение полезного сигнала на сопротивление обмотки к амплитуде помехи остается высоким при любом сопротивлении.
4. Высокая степень защищенности и соответствие требованиям безопасности:
При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва – электрическая дуга.
В МИКО-8М реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.
5. Интерактивное управление прибором и связь с ПК

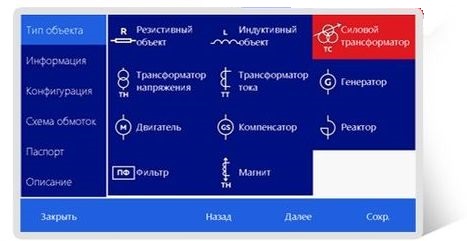

Цветной сенсорный графический дисплей высокой яркости обеспечивает хорошую читаемость в солнечный день, а интуитивно понятный интерфейс облегчает пользование прибором.
Управление прибором может осуществляться (по выбору пользователя) либо через пленочную клавиатуру, либо через сенсор дисплея. Связь с персональным компьютером через USB или Bluetooth позволяет:
- Управлять прибором с помощью ПК;
- Систематизировать и сохранять результаты на компьютере;
- Формировать отчеты измерений.
Для передачи данных в компьютер и ведения внешнего архива измерений используется специальная программа производителя.
Технические характеристики миллиомметр МИКО-8М:
| Параметр | Значение |
|---|---|
| Диапазон измерений электрического сопротивления | 1мкОм / 10кОм |
| Пределы допускаемой основной погрешности измерений сопротивления, не более | ±(0,1%+0,5мкОм) |
| Сила измерительного тока, А | 0,00050 ÷ 10,0 |
| Диапазон измерений силы тока в режиме без разборной проверки РПН трансформаторов (DRM), А | 0.1-10 |
| Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, мс | ±1 % |
| Максимальная потребляемая мощность, Вт | 120 |
| Сетевое напряжение питания: переменного тока (действующее значение), В постоянного тока, В | От 90 до 253 |
| Продолжительность работы от АКБ в режиме ожидания или при выходной мощности 1 Вт, ч, до | 8 |
| Продолжительность заряда полностью разряженной аккумуляторной батареи, часов, не более | 3 |
| Габаритные размеры измерительного блока, мм | 270x250x130 |
| Температурный диапазон эксплуатации,С | -20 ... +55 |
| Степень защиты измерительного блока от окружающей среды в транспортном положении | IP64 |
| Степень защиты измерительного блока от окружающей среды в рабочем положении при открытой крышке | IP40 |
| Масса измерительного блока с аккумулятором, кг | не более 4,0 |
| Межкалибровочный период | 3 года |
| Межповерочный период | 3 года |
Комплект поставки миллиомметр МИКО-8М:
| Наименование | Применение | Фото | Количество |
|---|---|---|---|
| Измерительный блок МИКО-8М | Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр. |
| 1 |
| Кабель сетевой | Для подключения прибора к сети питания. Температурный диапазон -25°С ... +120°С. Резиновая изоляция. Длина 2 м. |
| 1 |
| Провод заземления | Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50 А. Длина 2 м. |
| 1 |
| Эквивалент нулевого сопротивления | Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм. |
| 1 |
| Шунт 75ШСМ М3, 75-0,5 | Проверка работоспособности. Величина 1 мОм ± 0,5%. |
| 1 |
| Предохранитель ВП2Б-1В-2А | Для защиты источника питания. |
| 2 |
| Кабель USB 2.0 A-B | Для подключения прибора к компьютеру и управлению им от ПК. Длина 1,8 м. |
| 1 |
| Сумка для комплекта крепежных изделий |
| 1 |
Дополнительная комплектация миллиомметр МИКО-8М:
| Наименование | Применение |
|---|---|
| Кабель измерительный | Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 80 мм. Длина 8,5 м. Вес 1,72 кг. |
| Кабель измерительный | Кабель выступает в качестве альтернативы измерительному кабелю СКБ041.18.00.000. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа струбцина с зевом до 103 мм. Длина 8,5 м. Вес 2,20 кг. |
| Кабель измерительный | Кабель для измерения переходного сопротивления контактных соединений, а также для измерения сопротивления обмоток ТТ и ТН. Зажимы: токовые и потенциальные контакты, которые оборудованы штекерами "банан", на которые устанавливаются съемные щупы с диаметром штекера 3мм (2 шт.), а также зажимы типа "крокодил" с зевом 25мм (2 шт.). Длина 3,0 м. Вес 0,5 кг. |
| Кабель измерительный для ТТ и ТН |
Кабель для измерения электрического сопротивления обмоток трансформаторов тока и трансформаторов напряжения, как встроенных в трансформатор/выключатель, так и стоящих отдельно. Зажимы типа "крокодил" с зевом 25 мм. Длина 4,0 м. Вес 0,61 кг. |
| Удлинитель к измерительным |
Рекомендован к совместному применению с измерительными кабелями СКБ041.18.00.000 (зев до 80 мм.) и СКБ041.26.00.000 (зев до 103 мм.). Удлинитель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 6,5 м. Вес 1,18 кг. |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/СКБ_ЭП/Описание типа для МИКО-8.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/СКБ_ЭП/Декларация о соответствии для МИКО-7М, 8М, 9.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/СКБ_ЭП/Сертификат соответствия требованиям EC, EU для МИКО-7М, 8М, 9.pdf
