Компактный многофункциональный измерительный преобразователь ЭНИП-2 компакт
Описание компактного многофункционального измерительного преобразователя ЭНИП-2 компакт:
Модификация ЭНИП-2 в компактном металлическом корпусе отличается сочетанием широких функциональных возможностей при минимальных габаритных размерах. Объем измеряемых параметров, метрологические характеристики, а также быстродействие соответствуют стандартному исполнению ЭНИП-2.
При этом одно устройство полностью решает задачу телемеханизации присоединения: обеспечивает полный объем измерений и телесигнализации, позволяет управлять приводами коммутационных аппаратов без внешних промежуточных реле. Два интерфейса RS-485 и два входа электропитания повышают надежность системы телемеханики. ЭНИП-2 имеет 12 дискретных входов и 2 выхода телеуправления (EMR).
Дополнительно к прибору можно выбрать кронштейны для установки в требуемые типы ячеек КРУ (поставляется по заказу).
Измерения ЭНИП-2 компакт:
Среднеквадратические и по основной гармонике:- действующие значения напряжений — фазных, междуфазных и среднего;
- действующие значения токов — фазных и среднего;
- фазная и суммарная мощность нагрузки — активная, реактивная, полная;
- частота сети;
- cos ф — фазные и общий;
- активная и реактивная энергии в прямом и обратном направлениях.

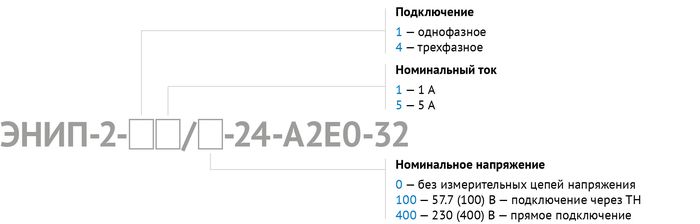

Условные обозначения:
Технические характеристики:
| Параметр | Значение | |||
|---|---|---|---|---|
| Измерения | ||||
| Номинальные значения тока и напряжения | 1 или 5 А; 57,7/100, 220/380, 400/690 В (фазное/линейное); 3 аналоговых входа (1...300 В~) для индикации напряжения | |||
| Погрешность измерения напряжения | приведенная: ±0,2 % относительная: ±0,2 % (0,2Uном≤U≤1,5Uном), ±0,75 % (0,05Uном≤U<0,2Uном) | |||
| Погрешность измерения тока | приведенная: ±0,2 %
относительная: ±0,2 % (0,2Iном≤I<2Iном), ±0,75 % (0,05Iном≤I<0,2Iном), ±2,0 % (0,01Iном≤I<0,05Iном) | |||
| Погрешность измерения активной, реактивной, полной мощностей | приведенная: ±0,5 % относительная: ±0,5 % (0,2Iном≤I≤2Iном, 0,2Uном≤U≤1,5Uном) | |||
| Погрешность измерения частоты | абсолютная: ±10 мГц | |||
| Время измерения/обновления параметров | 50 мс («скользящим окном») / каждые 20 мс или 1 раз за настроенный период усреднения | |||
| Дополнительные измеряемые и вычисляемые параметры | косинусы, тангенсы, углы (фазные и средние), активная и реактивная энергия в двух направлениях, U0, U1, U2, K2U, KU, I0, I1, I2, K2I, KI, THD | |||
| Дискретные сигналы | ||||
| Входы | 12 входов 24 В=, фильтрация дребезга контактов | |||
| Выходы | 3 выхода (электромеханические реле с электронными силовыми ключами); коммутационная способность — постоянный/переменный ток 250 В, 6 А | |||
| Логические выражения | до 32 шт. по 32 функции: AND, OR, CMP, TIMER, VALID | |||
| Журналы | журнал дискретных сигналов, журнал событий | |||
| Модули расширения | ||||
| Индикация | ЭНМИ-3, ЭНМИ-4, ЭНМИ-5, ЭНМИ-7 | |||
| Дискретный ввод и вывод (до 4 модулей) | ЭНМВ-1-0/3R, ЭНМВ-1-4/3R, ЭНМВ-1-6/3R, ЭНМВ-1-24/0, ЭНМВ-1-0/22, ЭНМВ-1-0/20, ЭНМВ-1-16/6, ЭНМВ-1-16/3R | |||
| Интерфейсы и протоколы обмена | 2 × RS-485 (600...115200 бит/с), МЭК 60870-5-101, Modbus RTU | |||
| Часы реального времени | ||||
| Точность отсчета времени | 0,5 мс (при отсутствии синхронизации — не более 0,5 с в сутки) | |||
| Синхронизация | RS-485 согласно МЭК 60870-5-101, C_CS_NA_1 (103) | |||
| Питание | 18...36 В= / не более 11 ВА | |||
| Рабочие условия и конструкция | от –40 до +70 °С / 130 × 100 × 58 мм (металл, IP20), крепеж на кронштейн или 35 мм DIN-рельс | |||
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Энергосервис/ЭНИП-2 методика поверки.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Энергосервис/ЭНИП-2 описание типа средств измерений.pdf
Мы предлагаем для поставки электроизмерительные устройства прочие. Компактный многофункциональный измерительный преобразователь ЭНИП-2 компакт, артикул 168492 по цене 31 900 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
