Многофункциональное измерительное устройство и счётчик ESM

Описание многофункционального измерительного устройства и счётчика ESM:

ESM — многофункциональное измерительное устройство, объединяющее в себе трехфазный многотарифный счетчик коммерческого учета электроэнергии (ГОСТ 31818.11-2012), прибор измерения показателей качества электроэнергии (ГОСТ 8.655-2009, ГОСТ 30804.4.30-2013) и многофункциональный измерительный преобразователь.

ESM обеспечивает многотарифный учет активной и реактивной энергий. Встроенная память хранит показания энергии по тарифным зонам за сутки, месяц, год, а также усредненные значения мощности. ESM является прибором измерения показателей качества электроэнергии класса A или S. На основании статистического анализа параметров качества автоматически формируется протокол проверки качества в соответствии с ГОСТ 33073-2014. Кроме того, в случае нарушения показателей качества электроэнергии, ESM позволяет учитывать объем некачественной электроэнергии.

В ESM производится анализ результатов измерений и их предоставление во внешние системы в различных форматах: в виде непосредственных измерений, в форме отчетов и архивом исторических данных. Прибор имеет компактный корпус, конструктивно совмещаемый с модулем индикации ЭНМИ-5. Также приборы ESM могут работать совместно с модулями индикации ЭНМИ-7.

Для удобства размещения и обслуживания предусмотрена также возможность отдельной установки: ESM монтируется на DIN-рельс, а ЭНМИ-5, либо ЭНМИ-7 — в удобное для обзора место. Устройства соединяются стандартным патч-кордом.

Отличительные особенности ESM-ET:

• предназначен для подключения к электронным трансформаторам тока, электронным трансформаторам напряжения.

Функции ESM-ET:

• измерение параметров электрического напряжения, тока, частоты, углов фазовых сдвигов, электрической мощности в трехфазных трехпроводных и четырехпроводных электрических сетях переменного тока с номинальной частотой 50 Гц;
• измерение и контроля показателей качества электроэнергии (далее — ПКЭ) в трехфазных сетях в соответствии с ГОСТ 30804.4.30-2013, ГОСТ 32144-2013, ГОСТ 30804.4.7-2013 (класс I), ГОСТ Р 8.655-2009, ГOСT 33073-2014, ГОСТ Р 51317.4.15-2012;
• измерение активной и реактивной электрической энергии в трехфазных сетях переменного тока (коммерческий или технический учет) в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.22-2012 и ГОСТ 31819.23-2012;
• синхронизированные векторные измерения;
• передача измеренных параметров по цифровым интерфейсам RS-485, Ethernet и USB.

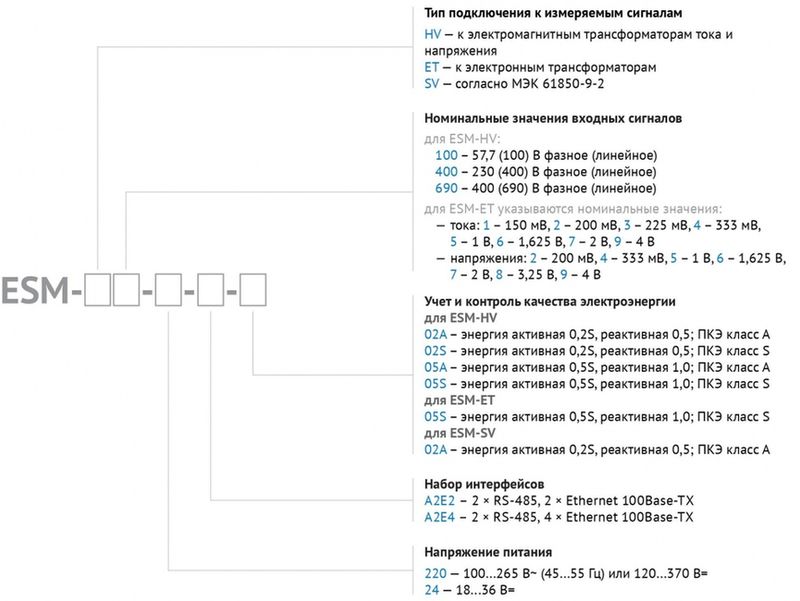

Условные обозначения:

Технические характеристики ESM-ET:

Параметр	Значение
Основные функции
Учет электроэнергии	в соответствии с ГОСТ 31818.11-2012, ГОСТ 31819.22-2012 и ГОСТ 31819.23-2012, активная энергия класса 0,5S, реактивная энергия класса 1,0; программируемое тарифное расписание (255 типов сезонов, 255 типов дней, 8 тарифных зон в сутках)
Контроль качества электроэнергии	в соответствии с ГОСТ 30804.4.30-2013 (классы A, S), ГОСТ Р 8.655-2009, ГОСТ 32144-2013, ГОСТ 30804.4.7-2013 (класс I), ГОСТ Р 51317.4.15-2012, ГOСT 33073-2014
Измерения	параметры режима трехфазной электрической сети по основной гармонике и RMS
Номинальные значения входных сигналов
ESM-ET	для каналов напряжения: 200 мВ; 333 мВ; 1 В; 1,625 В; 2 В; 3,25 В; 4 В; или указанные значения, разделенные на ?3; для каналов тока: 150 мВ; 200 мВ; 225 мВ; 333 мВ; 1 В; 1,625 В; 2 В; 4 В.
Интерфейсы
RS-485	2 порта, поддерживаемые протоколы: МЭК 60870-5-101, Modbus RTU, подключение модулей ЭНМИ, ЭНМВ
Ethernet	до 4 портов Ethernet 100Base-Tx, поддерживаемые протоколы: МЭК 60870-5-104, МЭК 60870-5-101, Modbus TCP, RSTP (сквозной канал), FTP, SNTP
USB	служебный
Синхронизация
Протоколы	МЭК 60870-5-101-2006, МЭК 60870-5-104-2004, SNTP
Отклонение времени внутренних часов от UTC	при наличии синхронизации не более +-1 мс; при отсутствии синхронизации не более +-0,4 с/сутки
Питание	18...36 В= или 120...370 В=/ 100...265 В~ (45...55Гц), не более 10 ВА (с модулем индикации не более 19 ВА)
Рабочие условия эксплуатации	температура от –40 до +70 С, влажность до 98% при температуре +25С, атмосферное давление от 80 до 106,7 кПа (от 600 до 800 мм рт. ст.)
Конструкция
Габаритные размеры, крепление	без модуля индикации: 100x75x125 мм, монтаж на 35 мм DIN-рельс; с модулем индикации 120,2x120,2x152 мм, щитовое крепление; подключение модуля индикации через специальный разъем
Пломбирование измерительных цепей	прозрачная крышка с отверстиями по пломбы, дополнительно для модификаций ESM-ET и ESM-SV защитные колпачки RJ-45 (Patch Guard)
Степень защиты по ГОСТ 14254-96	без модуля индикации IP40; с модулем индикации IP51 по лицевой панели
МПИ и срок службы
Межповерочный интервал	12 лет
Средний срок службы, не менее	25 лет

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Энергосервис/Свидетельство СИ (ESM).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Энергосервис/Описание типа СИ (ESM).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Энергосервис/ESM декларация соответствия Таможенного союза.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Энергосервис/ESM сертификат об утверждении типа СИ (Беларусь).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Энергосервис/Свидетельство СИ ESM (Республика Казахстан).pdf

Мы предлагаем для поставки электроизмерительные устройства прочие. Многофункциональное измерительное устройство и счётчик ESM, артикул 168497 по цене 47 900 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
