Многофункциональный измерительный преобразователь ЭНИП-2 УСВИ
Описание многофункционального измерительного преобразователя ЭНИП-2 УСВИ:
ЭНИП-2 с поддержкой технологии векторных измерений (ЭНИП-2 PMU) предназначены для применения в автоматизированных системах мониторинга переходных режимов (СМПР), автоматизированных системах технологического управления электрических сетей и электростанций, АСУ ТП и АИИС подстанций, а также для реализации режимной и противоаварийной автоматики энергосистем.
ЭНИП-2 PMU выполняет функции векторных измерений (комплексные величины) напряжений и токов по основной гармонике (PMU — phasor measurement unit), регистрирует электромеханические переходные режимы энергосистемы, обеспечивает полный набор измеряемых параметров трехфазной электрической сети, осуществляет ввод 5 дискретных сигналов и передачу всей информации по сети Ethernet.
Алгоритмы обработки сигналов разработаны в соответствии со стандартом C37.118.1: отстроены от помех в виде свободных составляющих электромагнитных переходных процессов и высших гармоник, обеспечивают требуемую точность измерения при изменении частоты энергосистемы, в условиях электромеханических переходных процессов, при изменении нагрузки, вследствие работы АРВ и иных устройств автоматики энергосистем. Приборы могут быть настроены для векторных измерений под класс P или класс M в соответствии с IEEE C37.118.1.
Интерфейсы устройства (1 порт Ethernet 100Base-T, 1 порт RS-485 — IRIG-A, а также сервисный RS-232) выведены на лицевую панель.
Поддерживаемые протоколы передачи данных: IEEE C37.118.2, МЭК 60870-5-104. Частота передачи измерений — 50, 100, 200 раз в секунду.
Опционально ЭНИП-2 PMU может иметь встроенный GPS-приемник, а также цветной сенсорный TFT экран. ЭНИП-2 PMU имеет компактный и удобный для установки и подключения корпус. Измерительные клеммники защищены от несанкционированного доступа с помощью крышки, обеспечивающей пломбирование прибора. Устройства ЭНИП-2 PMU в максимальной степени удовлетворяют требованиям, предъявляемым к ИЭУ нового поколения для интеллектуальных (активно-адаптивных) электрических сетей. На базе ЭНИП-2 PMU создаются системы мониторинга переходных режимов, системы телемеханики и технического учета электроэнергии, автоматика энергосистем.

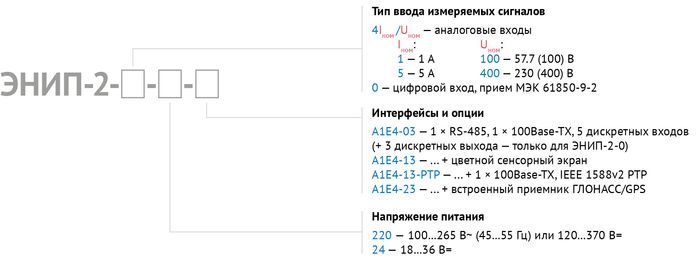

Условные обозначения:
Технические характеристики:
| Характеристики | Значения |
| Действующее значение фазного и среднего фазного напряжения | относительная +-0,2 / +-0,75% (0,2 Uном ? U ? 1,5 Uном / 0,05 Uном ? U ? 0,2 Uном) приведенная +-0,2% |
| Действующее значение (междуфазного) линейного и среднего(междуфазного) линейного напряжения | относительная +-0,2 / +-0,75% (0,2Uном ? U ? 1,5Uном / 0,05Uном ? U < 0,2Uном) приведенная +-0,2% |
| Действующее значение фазного и среднего фазного тока | относительная +-0,2 / +-0,75 / +-2,0% (0,2Iном ? I ? 2Iном / 0,05Iном ? I < 0,2Iном / 0,01Iном ? I < 0,05Iном) приведенная +-0,2% |
| Активная/реактивная мощность фазы нагрузки | приведенная +-0,5% относительная +-0,5% (0,2Iном ? I ? 2Iном, 0,2Uном ? U ? 1,5Uном) |
| Суммарная активная/реактивная мощность | приведенная +-0,5% |
| Полная/суммарная полная мощность фазы нагрузки | приведенная +-0,5% |
| Частота | абсолютная +-1 мГц |
| Межповерочный интервал | 8 лет |
| Синхронизированные векторы токов и напряжений основной гармоники | номинальная частота 50 Гц, рабочий диапазон 45-55 Гц, измерения в соответствии с C37.118.1 (класс P и M), частота передачи измерений — 50, 100, 200 раз в секунду, TVE < 1%, FE ? 0,001 Гц, RFE ? 0,1 Гц/сек |
| Дискретные входы | входов «сухой контакт» (Dry Contact), Uвых=24 В; Iмакс =10 мА, фильтрация дребезга 5 контактов |
| RS – 485 (19200 бит/с) | Прием сигналов точного времени по протоколу IRIG-A от БКВ ЭНКС-2; Выдача сигналов точного времени по протоколу IRIG-A при наличии встроенного приемника сигналов навигационных систем. |
| RS-232 (19200 бит/с) | Служебный порт для конфигурирования |
| Ethernet 100Base-T | 1 порт - ГОСТ Р МЭК 60870-5-104-2004, IEEE C37.118.2-2011 |
| Точность отсчета времени | 1 мкс при наличии сигналов синхронизации времени |
| При отсутствии синхронизации | расхождение не более 0,4 с в сутки, векторные измерения не выдаются |
| Синхронизация | Синхронизация от БКВ ЭНКС-2, через порт RS-485 (IRIG) или от встроенного приемника ГЛОНАСС/GPS |
| Встроенный GPS приемник (опция) | Прием координат и времени, коррекция времени на устройствах и присвоение меток времени с точностью 200 нс |
| TFT дисплей (опция) | Цветной дисплей 4,3" с сенсорный панелью, разрешением 480х272 точек |
| Постоянное напряжение | универсальное =120..370 В/ ~100..265 В (45..55Гц) |
| Потребляемая мощность | не более 13 ВА |
| Рабочий температурный диапазон | от ?40 до + 70 С , от -10 до + 70 С с TFT дисплеем |
| Корпус, ВШГ | 160х165х83 мм, для настенного крепления, IP65 |
Комплект поставки
| № | Наименование | Количество |
| 1. | ЭНИП-2 PMU | 1 |
Документы:
