Преобразователь измерительный ЭНИП-2 cтандарт
Описание ЭНИП-2 многофункционального измерительного преобразователя:
МИП ЭНИП-2-41/100-220-А1Е0-01, предназначен для работы с номинальным током 1А, номинальное линейное напряжение в цепях измерения 100В, напряжение электропитания 220В универсальное, имеет 1 порт RS-485.
Многофункциональный измерительный преобразователь ЭНИП-2 обеспечивает измерение параметров режима электрической сети с высокой точностью. ЭНИП-2 с дискретными входами и выходами может быть использован как контроллер ячейки в системах телемеханики и АСУ ТП подстанций и электростанций.
ЭНИП-2 поддерживает передачу данных по стандартным протоколам: Modbus RTU/TCP, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004. Реализация протоколов стандарта МЭК 61850 (заказывается опционально) позволяет применять ЭНИП-2 в проектах цифровых подстанций.
Широкий ряд модификаций обеспечивает выбор ЭНИП-2 для решения конкретной задачи с минимальными затратами.
Модификация предназначена только для измерения параметров режима электрической сети, которые могут быть переданы по одному RS-485. Предназначается для систем телемеханики небольших подстанций и распределительных пунктов.
Функции измерения ЭНИП-2:
Среднеквадратические и по основной гармонике:
- действующие значения напряжений — фазных, междуфазных и среднего;
- действующие значения токов — фазных и среднего;
- фазная и суммарная мощность нагрузки — активная, реактивная, полная;
- частота сети;
- cos , , tg — фазные и общий;
- активная и реактивная энергии в прямом и обратном направлениях.

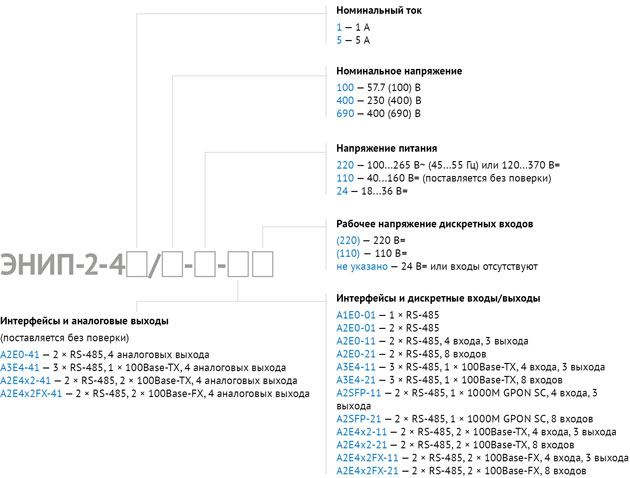

Условные обозначения:
Технические характеристики ЭНИП-2:
| Параметр | Значение |
|---|---|
| 1 ИЗМЕРЕНИЯ ( Iном =1 или 5 А, Uном = 57,7/100, 220/380 или 380/690 В (фазное/линейное)) | |
| Действующее значение фазного и среднего фазного напряжения | относительная +-0,2 / +-0,75% (0,2 Uном <= U <= 1,5 Uном / 0,05 Uном <= U <= 0,2 Uном) приведенная +-0,2 % |
| Действующее значение (междуфазного) линейного и среднего(междуфазного) линейного напряжения | относительная +-0,2 / +-0,75% (0,2Uном <= U <= 1,5Uном / 0,05Uном <= U < 0,2Uном) приведенная +-0,2% |
| Действующее значение фазного и среднего фазного тока | относительная +-0,2 / +-0,75 / +-2,0% (0,2Iном <= I <= 2Iном / 0,05Iном <= I < 0.2Iном / 0,01Iном <= I < 0,05Iном) приведенная +-0,2% |
| Активная/реактивная мощность фазы нагрузки | приведенная +-0,5% относительная +-0,5% (0,2Iном <= I <= 2Iном, 0,2Uном <= U <= 1,5Uном) |
| Суммарная активная/реактивная мощность | приведенная +-0,5% |
| Полная/суммарная полная мощность фазы нагрузки | приведенная +-0,5% |
| Частота | абсолютная +-10 мГц |
| Межповерочный интервал | 8 лет |
| 2 СИГНАЛИЗАЦИЯ И УПРАВЛЕНИЕ | |
| Дискретные входы | 0, 4 или 8 входов, смачиваемый контакт (Wet Contact): Uвх=20..250 В (DC/AC), Iмакс=2 мА, фильтрация дребезга контактов |
| Дискретные выходы | 3 дискретных выхода: включение, отключение, контроль; Uмакс =300 В/~250 В, Iмакс =100 мА |
| 3 ИЗМЕРЕНИЕ ПАРАМЕТРОВ КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ | U0, U1, U2, K2U, KU, I0, I1, I2, K2I, KI, THD |
| 4 МОДУЛИ РАСШИРЕНИЯ | |
| для отображения | Модули индикации серии ЭНМИ |
| для телеуправления | ЭНМВ-1-0/3R, ЭНМВ-1-4/3R, ЭНМВ 1 6/3R, ЭНМВ 1 24/0, ЭНМВ 1 0/22, ЭНМВ 1 0/20, ЭНМВ 1 16/6, ЭНМВ 1 16/3R (до 4 модулей) |
| для кабельных сетей | ЭНМВ-2-4/3R-X-А1 |
| 5 ИНТЕРФЕЙСЫ | |
| RS-485 (600..115200 бит/с) | 1...3 порта — ModBus RTU, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК-870-5-1-95 (FT3) |
| Ethernet 100Base-T (2 порта - поддержка RSTP) | 1..2 порта — МЭК 61850-8-1 (заказывается опционально), ГОСТ Р МЭК 60870-5-104-2004, Modbus TCP, Modbus RTU, сквозной канал к RS-485; SNTP, SNMP, NETBIOS, web консоль |
| Ethernet 100Base-FX (LC MM) (2 порта - поддержка RSTP) | 2 порта — МЭК 61850-8-1 (заказывается опционально), ГОСТ Р МЭК 60870-5-104-2004, Modbus TCP, Modbus RTU, сквозной канал к RS-485; SNTP, SNMP, NETBIOS, веб-интерфейс. Тип разъемов LC, работают с 62,5/125 мкм и 50/125 мкм многомодовым (multimode) волокном. LED излучатель работает на длине волны 1300 нм, максимальное расстояние передачи сигнала до 2000 метров. |
| 6 ЧАСЫ РЕАЛЬНОГО ВРЕМЕНИ | |
| Точность отсчета времени | 0,5 мс |
| При отсутствии синхронизации | расхождение не более 0,5 с в сутки |
| Синхронизация | Синхронизация от блока коррекции времени ЭНКС-2, через порт Ethernet (ГОСТ Р МЭК60870-5-104-2004, SNTP) или через порт RS-485 (ГОСТ Р МЭК 60870-5-101-2006) |
| 7 ЖУРНАЛЫ СОБЫТИЙ | Состояние дискретных входов/выходов, журнал диагностики прибора, журнал обновления прошивок и изменения конфигураций |
| 8 ПИТАНИЕ | |
| Постоянное напряжение | =18...36 В / 120...370 В |
| Переменное напряжение | ~100...265 В (45...55 Гц) |
| Потребляемая мощность | не более 11 ВА (до 19 ВА при питании ЭНМИ от ЭНИП-2) |
| 9 УСЛОВИЯ ЭКСПЛУАТАЦИИ И КОНСТРУКЦИЯ | |
| Рабочий температурный диапазон | от -40 до +70 С |
| Корпус, ВШГ | 75х100х110 мм, крепеж на 35 мм DIN-рельс, IP40 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Энергосервис/ЭНИП-2 методика поверки.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Энергосервис/ЭНИП-2 описание типа средств измерений.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Энергосервис/Свидетельство СИ (ЭНИП-2).pdf
Мы предлагаем для поставки электроизмерительные устройства прочие. Преобразователь измерительный ЭНИП-2 cтандарт, артикул 168491 по цене 17 900 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
