Контроллер сегмента ЧК-10

Контроллер сегмента ЧК-10
Код: 160744
13 920 ₽ с НДС
Доступен для заказа
Официальная поставка
Гарантия лучшей цены
Ежедневные отгрузки

Связаться с отделом продаж:

info@geekprom.ru

ответ на заявку – не более 30 минут

+7 495 647 95 36

с 8:00 до 18:00 по МСК

8-800-600-95-36

бесплатный звонок по РФ

Официальный дилер

— Минимальная стоимость, срок поставки, лучшие условия

— Гарантия производителя

— Работаем с государственными и бюджетными организациями на их условиях

— Помогаем составить ТЗ для процедур, готовим альтернативные КП для формирования НМЦ

Доставка

— Ежедневные отгрузки транспортной компанией ДЛ и СДЭК (довозим до терминала бесплатно)

— Самовывоз ежедневно пн-пт со склада в г. Москве (м. Румянцево)

— Оперативная доставка по Москве и МО (от 1000 руб с НДС)

— Отгрузка любыми транспортными компаниями и курьерскими службами по всей России

Оплата

— Частичная предоплата, полная оплата по факту поставки, работа по договору

— Безналичная оплата с НДС для юридических лиц

— Банковская карта онлайн или оплата наличными при самовывозе для физических лиц

100% Надежность

— Работаем по Вашей форме договора

— Предоставляем все уставные документы, бухгалтерскую и налоговую отчетность.

— Отсутствие судебной практики и исполнительных производств

— Более 8000 выполненных поставок

— Только положительные отзывы от клиентов

Описание контроллера сегмента ЧК-10:

Модуль контроллера сегмента (КС) предназначен для расширения числа подключаемых к пульту устройств сопряжения с объектом (УСО).

Способ соединения дополнительных контроллеров сегментов может быть произвольным (все интерфейсные входы контроллеров сегментов можно подключить к выходу пульта оператора на общую шину или подключить вход следующего контроллера сегмента к концу линии текущего сегмента, т.е. реализовать последовательное наращивание сети).

Отличительные особенности контроллера сегмента ЧК-10:

  • При использовании контроллеров КС, пульт оператора изготавляется под конкретное исполнение системы сигнализации;
  • При количестве объектов контроля более 16-ти применяется дополнительный контроллер сегмента по одному на каждые дополнительные 16 УСО.

Технические характеристики контроллера сегмента ЧК-10:

ПараметрыЗначения
Основные технические характеристики контроллера сегмента (КС)
Число подключаемых УСО1-16
Максимальное расстояние между информационным пультом (или контроллером сегмента) и датчиком, мдо 500 *

Входной внешний интерфейс:

-интерфейс
-число входов

гальванически развязанный вход

RS-485
2

Выходной внешний интерфейс:

-интерфейс
-число входов

Совместно с каналом +24 В

RS-485
2

Напряжение гальванической развязки входного и выходного интерфейса RS485, В, не менее500
Напряжение электропитания, В, от сети переменного тока частотой, Гц220-15%-15%
50 плюс-минус 1
Потребляемая мощность в режиме аварийной сигнализации, Вт, не более20
Габаритные размеры, мм, не более190 х 130 х 60
Масса, кг, не более0,66
Линия связи и питания +24В «пультУСО», «КС-УСО»проводная, кабель UTP5

Сечение проводов, мм2, не более:

- внешнее электропитание
- цифровой обмен



2,5
0,2; кабель UTP5

* Максимальная длина кабеля зависит от тока потребления точки контроля и их количества, что задает реальное падение напряжения в линии.

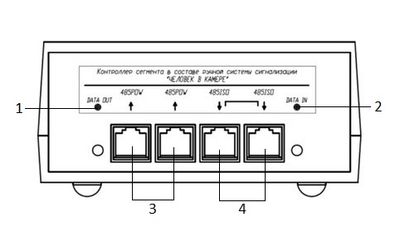

Передняя панель контроллера сегмента (КС):

Передняя панель контроллера сегмента (КС)
  1. Светодиод индикации обмена КС с пультом или другим КС («DATA OUT» зеленого свечения);
  2. Светодиод индикации обмена КС с УСО («DATA IN» зеленого свечения);
  3. Два разъема RJ 45 подключения к УСО и КС (маркировка «RS485 POW»);
  4. Два гальванически развязанных по напряжению разъема RJ 45 подключения к пульту и КС (маркировка «RS485 ISO»).

На задней крышке расположен кабельный ввод шнура для подключения к колодкам электропитания КС.

Плата контроллера сегментов (КС):

Плата контроллера сегментов (КС)

Обозначение разъемов X для подключения к УСО и КС:

Номер разъема Обозначение Назначение Примечание
Х4 485 POW подключения к УСО и КС Разъем RJ 45
Х3 485 POW подключения к УСО и КС Разъем RJ 45
Х2 485 ISO подключения к пульту и КС Разъем RJ 45
Х1 485 ISO подключения к пульту и КС Разъем RJ 45

Структурная схема варианта включения контроллеров УСО и КС для изделия с пультом оператора на 96 объектов контроля:

Схема варианта включения контроллеров УСО и КС для изделия с пультом оператора на 96 объектов контроля

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Politehform/Руководство по эксплуатации ручной адресной системы сигнализации Человек в камере ЧК-10.pdf
